三輥閘門禁管理系統解決方案

　　三輥閘是人流通道的控制設備。用于人員出、入口需要進行控制的地方，如飯?zhí)?、賓館、博物館、體育館、俱樂部、地鐵、車站、碼頭等場所。三輥閘的使用可以使人流有序的通過通道。

　　三輥閘與IC卡讀寫器結合，便構成智能三輥閘;智能三輥閘與計算機、門禁考勤收費管理軟件結合，構成智能三輥閘綜合管理系統，可以實現門禁、考勤、限流等功能,還有收費功能。

　　本三輥閘門禁管理系統是“一卡通”的一部分，設置于小區、廠房、大廈、飯?zhí)玫韧ǖ捞?，可以完成員工持卡通行管制、上下班考勤、就餐等各種管理功能。

　　一、三輥閘門禁管理系統結構

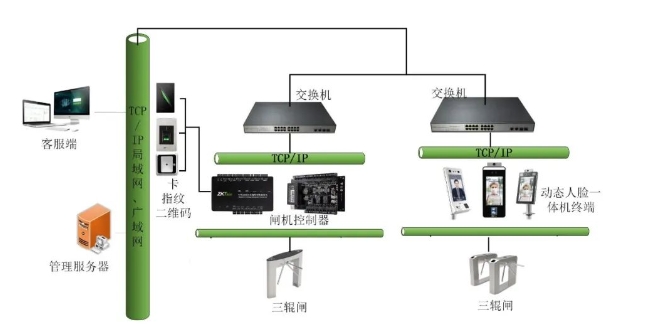

　　智能三輥閘門禁管理系統主要由計算機/打印機、智能讀卡部分、智能三輥閘、智能卡及管理軟件等組成。計算機與智能三輥閘之間采用TCP/IP網絡通訊。智能三輥閘，既可聯網運行，又可脫機運行。系統拓?fù)鋱D如下：

　　二、通道三輥閘門禁管理系統優勢

　　(1)智能IC卡：三輥閘門禁管理系統采用非接觸式智能卡，又稱射頻卡，成功的解決了一卡多用、保密、無磨損、操作簡便等多種問題，大大提高了系統的實用性。

　　(2)擴容方便：計算機與智能三輥閘采用TCP/IP網絡通訊，因此擴容方便。即當安裝了相應的控制系統后，根據需要，若須增加智能三輥閘數量，硬件僅須增加相應的智能三輥閘，軟件對新增設備進行設置即可。

　　(3)脫機運行：智能三輥閘不僅可與計算機連網運行，而且還可以脫機工作。智能三輥閘根據系統下載的參數，自動判斷IC卡是否有效，決定是否開閘，并把開閘記錄存于存儲器中。

　　(4)可隨意配用智能讀卡部分，采用光學原理控制轉軸轉動，對所接收的信號延時沒有要求，轉過后立即復位;斷電落桿/手動落桿可選。

　　(5)具有計數功能，通過外接條屏顯示可方便管理人流量。

　　三輥閘門禁管理系統功能特點

　　方便快捷：讀卡進出，一揮而就。用授權的IC卡，在智能三輥閘讀寫器前一晃，即可完成三輥閘開閘放行及收費記錄工作，讀卡無方向性，讀寫時間0.1秒，方便快捷。

　　安全保密：IC卡與IC卡讀寫器之間通信，采用三重認證技術相互確認，數碼技術、密鑰算法，授權發行，即IC卡僅能在本系統適用，安全保密。

　　可靠性：IC卡射頻感應，穩定可靠，自身具判斷、思考能力。

　　靈活性：系統可靈活設置進出管制人員權限、時間段控制、持卡人的有效性及黑名單掛失、增加卡等功能。

　　多用性：通過授權，用戶卡可用于停車、考勤、門禁、巡更、消費等“一卡通”管理，輕松實現一卡多用。

　　簡單性：安裝容易、接線簡單，軟件全中文界面，操作方便。

　　三輥閘門禁管理系統硬件介紹

　　智能讀卡部分

　　智能讀卡部分主要由：讀卡器、控制器組成，主要起讀取用戶卡的信息，辨別卡的合法性，同時發出是否開閘的指令。

　　1.讀卡器

　　2.控制器主要技術指標

　　控制器專門為聯網型門禁應用而設計的，該控制器可以通過TCP/IP和RS485通訊協議與主機電腦連接，通過它可以將輸入設備、輸出設備和讀卡器連接起來組成一個完整的控制系統。

　　門禁控制器硬件核心采用32位400MHZ高速CPU，配合32MBitsRAM，256MBits Flash，嵌入式Linux操作系統，利用它強大的以太網功能與主機通訊， 而RS485可以作為系統的輔助通訊，雙通訊方式的設計保證了系統的可靠運行。而它的輔助RS485通訊接口，可以連接輸入輸出擴展板子、RS485讀卡器等。

　　門禁控制器的電路規劃、元件布置、線路安排都具有其獨特新穎的設計方式，其抗雷擊、抗靜電、電源短路保護等方面的可靠性是同類產品無法比擬的。

　　智能卡大致可分為：ID、IC卡兩大類;根據不同的功能要求可選配不同的卡。

　　智能可讀寫IC卡的電氣是部分由天線和控制部分CPU組成(用PVC封裝)?？ㄆ奶炀€是只有幾組繞線的線圈封裝在卡片中，卡片內有一個高速(106KB波特率)的接口，16個控制單元讀寫器向卡發一組固定頻率的電磁波，卡片內有一個LC串聯諧振電路，其頻率與讀寫器發射的頻率相同，在電磁波的激勵下，LC諧振電路產生共振，從而使電容內有了電荷。在這個電容的另一端，接有一個單向?qū)ǖ碾娮颖?，將電容?nèi)的電荷送到另一電容內儲存，當所積累的電荷達到一定電壓時，此電容可做為電源為其它電路提供工作電壓，將卡內數據發射出去或接取讀寫器的數據。

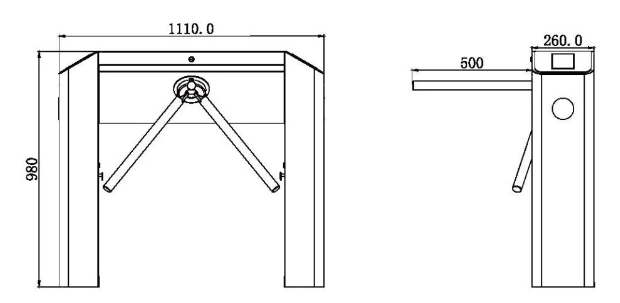

　　智能三輥閘

　　整個產品外形采用進口不銹鋼板沖壓成型，造型美觀大方，防銹、耐用，能抵抗外力破壞。長方形機箱與通道閘桿構成的通道可為出 入人員提供有序文明的 通 行方式，杜絕非法出入，并在緊急情況下快速控制落桿或收桿。

　　分類　　智能全自動三輥閘的外表面均為高級不銹鋼材料，按其外形來分，可分為立式和橋式兩種。

　　組成　　立式全自動三輥閘和橋式全自動三輥閘只是其外觀形狀不同,其原理及組成部分基本相同。它主要由骨架、旋轉機頭、轉向桿、不銹鋼蒙皮及電路板部分組成。如果再配上智能IC卡讀寫器，則為全自動智能三輥閘。

　　基本原理：　　全自動智能三輥閘由單片機控制，配套、安裝智能IC卡閱讀器，讀寫時，讀寫模塊自動識別IC卡的身份、有效日期、儲值量等信息，通過雙向讀寫，確認有效，則信號顯示準予進出，同時卡上信息與通行記錄存入單片機中，該信息可通過通信線直接輸入計算機。

　　三輥閘門禁管理系統工作流程
